使用掃描透射電子顯微鏡(STEM)研究了電子束照射的Si原子在單層石墨烯的內部和邊緣的動態行為。深度學習網絡被用來將實驗用的STEM影像轉換為單個Si和碳原子的坐標。進一步用高斯混合模型建立Si原子的基本原子構型，定義了鍵合的幾何形狀和化學種類，并考慮主晶格的離散轉動對稱性。確定了這些狀態之間的頻率和馬爾可夫轉移概率。通過這種分析，可以從原子解析的STEM數據深入了解缺陷群體和化學轉化網絡。在這里，我們觀察到沿著石墨烯邊緣之字形方向形成一維硅晶體，以及Si雜質與塊體石墨烯中的拓?fù)淙毕萦忻黠@的耦合趨勢。

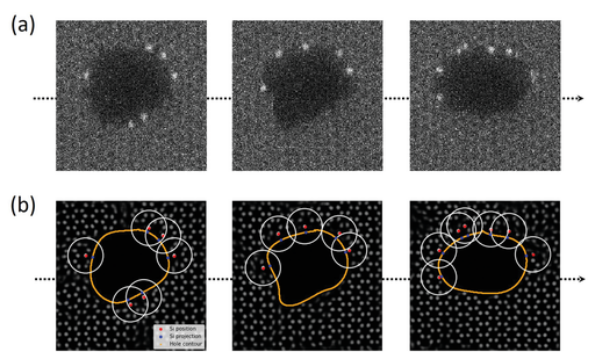

Figure 1 含Si雜質的石墨烯納米孔的STEM實驗數據。a)單個電影幀在單層石墨烯的納米孔邊緣顯示出Si雜質(亮點)。b) (a)中數據的深度神經網絡輸出。

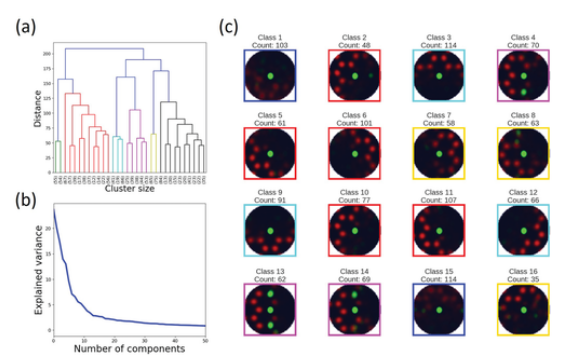

Figure 2 以Si雜質為中心的提取子圖像進行統計分析。a)層次聚類分析結果(沃德方法)。b)主成分分析的Scree圖。c)基于高斯混合模型的圖像堆棧分解為16個分量的結果。

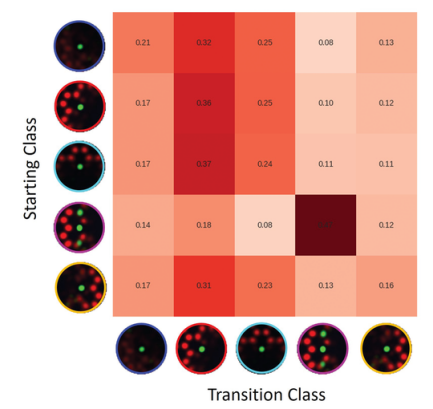

Figure 3 Si-C邊緣配置組合類別的馬爾可夫轉移矩陣。

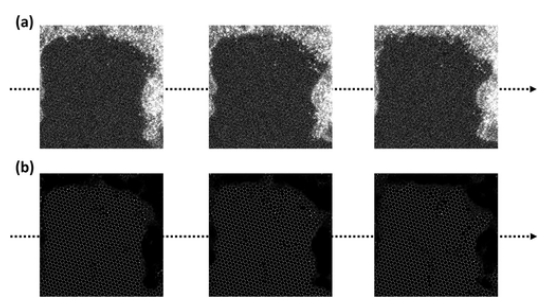

Figure 4 石墨烯塊區域的實驗STEM數據。a)單個電影幀顯示了嘈雜的石墨烯晶格，單個的Si雜質(亮點)和非晶硅碳區(最亮區)。b) (a)中數據的深度神經網絡輸出。
Figure 5分析石墨烯內部的硅雜質構型。a-f)塊狀石墨烯中Si雜質的一些構型示例。g)特定類型環的出現統計。h)耦合到拓?fù)淙毕莸墓锠顟B(tài)和沒有這種耦合狀態之間的馬爾可夫躍遷示意圖。
相關研究成果于2019年由美國納米相材料科學中心Sergei V. Kalinin課題組，發表在Adv. Funct. Mater.(
https://doi.org/10.1002/adfm.201904480)上。原文：Atomic Mechanisms for the Si Atom Dynamics in Graphene: Chemical Transformations at the Edge and in the Bulk
