材料在遠低于極限抗拉強度的循環載荷作用下會產生機械疲勞，因此了解這種行為對評估長期動力可靠性至關重要。二維材料的疲勞壽命和損傷機理目前尚不清楚，這是機械和電子領域的研究熱點。在此，我們對獨立式2D材料，特別是石墨烯和氧化石墨烯(GO)進行了疲勞研究。使用原子力顯微鏡，單層和多層石墨烯的平均應力為71 GPa，應力范圍為5.6 GPa，其疲勞壽命超過109個循環，比迄今為止報道的任何材料都要高。單層石墨烯的疲勞失效是全球性的、災難性的，沒有漸進損傷，而分子動力學模擬表明，這是在缺陷位點附近的應力介導的鍵合重新配置之前發生的。相反，GO中的官能團具有局部漸進的疲勞損傷機制。本研究不僅為石墨烯納米復合材料的疲勞增強行為提供了基礎研究，也為其他二維材料的動態可靠性評估提供了一個起點。

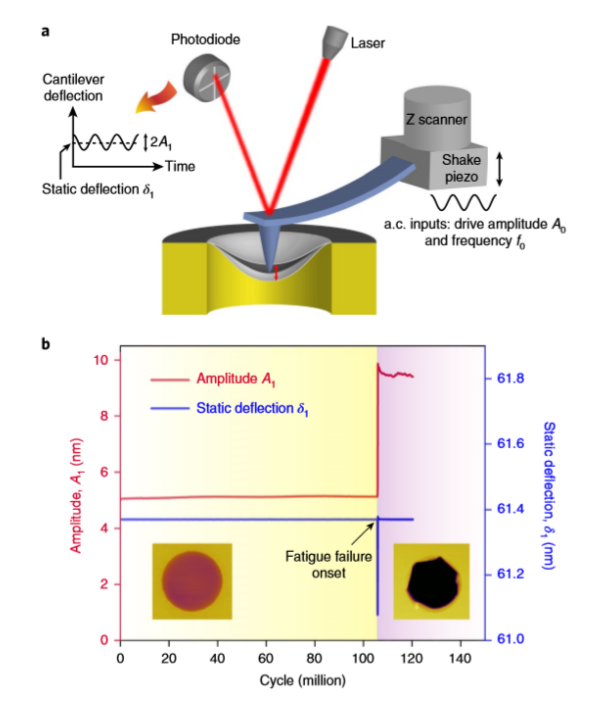

Fig. 1 2D材料的疲勞測試。

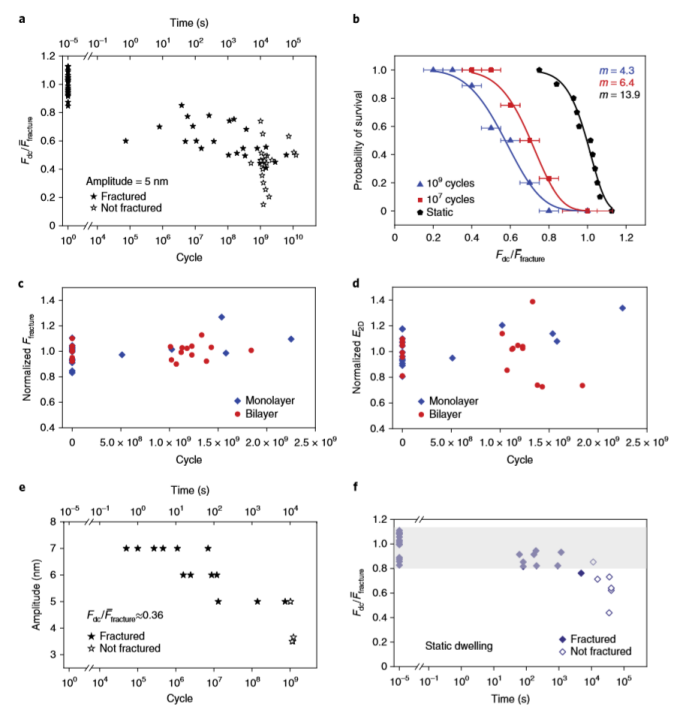

Fig. 2石墨烯的疲勞性。

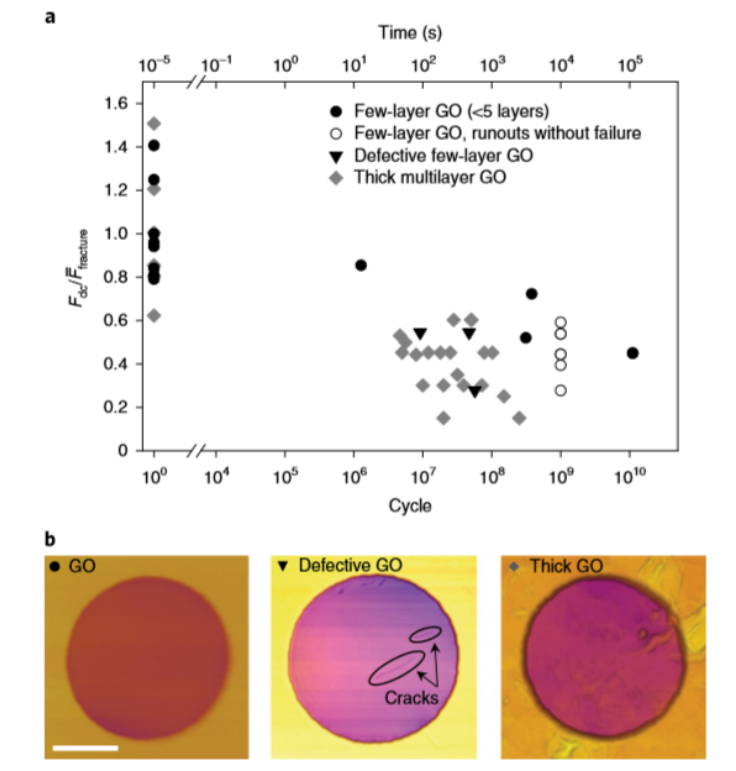

Fig. 3 GO的疲勞。

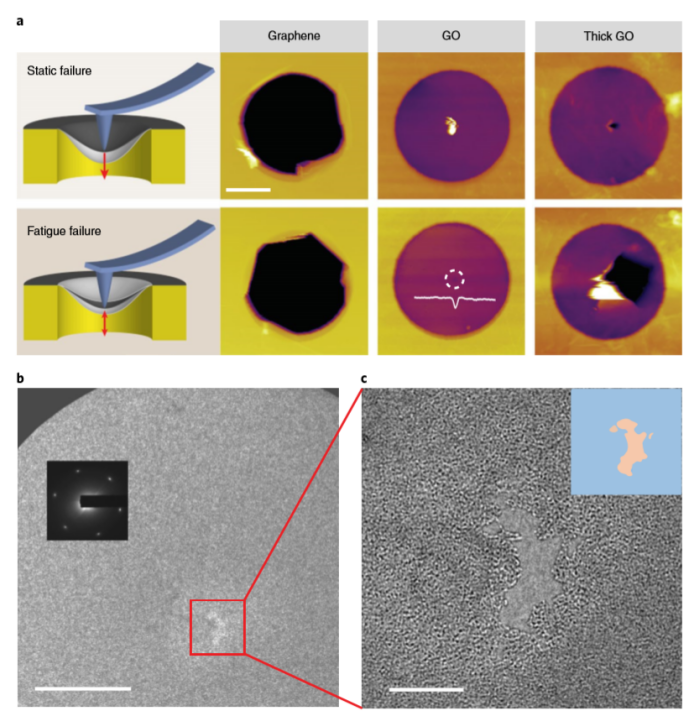

Fig. 4 疲勞斷裂形態。

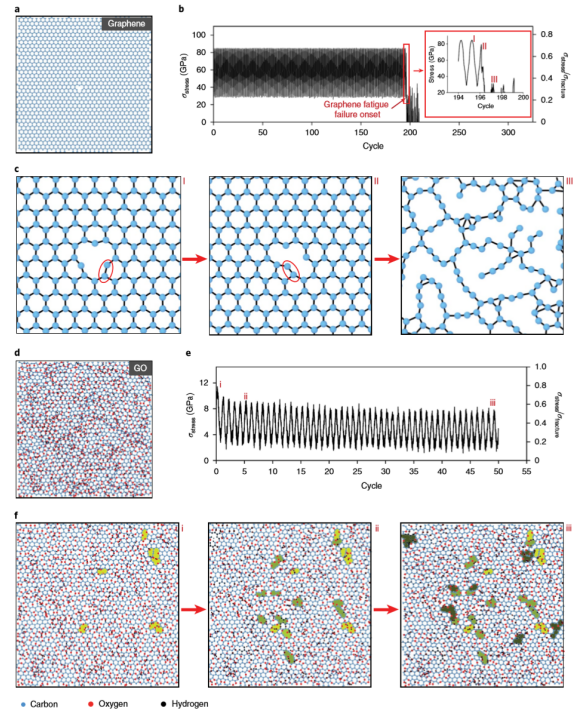

Fig. 5 石墨烯和GO的MD疲勞模擬。
相關研究成果于2020年由加拿大多倫多大學Tobin Filleter課題組，發表在Nature Materials (https://doi.org/10.1038/s41563-019-0586-y)上。原文: Fatigue of graphene
