氧化石墨烯（GO）膜由于兼具低摩擦滲水和獨特的分子篩分能力而具有巨大潛力。然而，通過沉積法制得的GO膜的實際應用受到機械牢固性差的限制，這種限制是由傳統的沉積制備法導致的。在此，我們報道了一種納米結構的GO膜，具有很高的滲透性和機械強度。這種復合膜含有超薄GO納米選擇性膜（低至32 nm厚）和后合成的大孔載體層，該層在水中和實際滲透性測試下均具有出色的穩定性。我們精準優化了選擇性層和支撐層，實現了前所未有的透水性（47L m
-2 hr
-1 bar
-1）和高保留率（水合半徑大于4.9Å的溶質> 98％）。

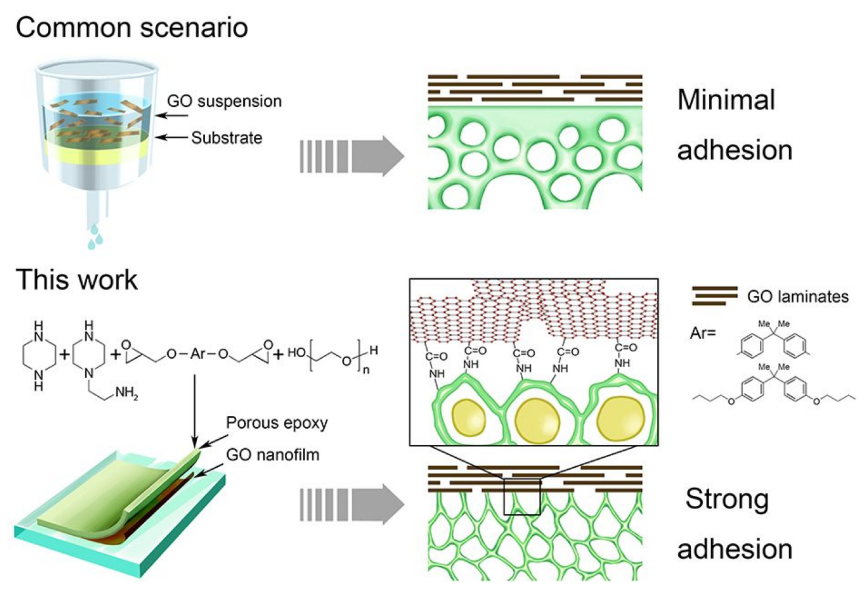

Figure 1. 納米結構氧化石墨烯（T-FLO-GO）復合膜的示意圖。常規方法：通過將GO懸浮液過濾到基材上來沉積GO膜（在復合結構中的粘附力最小）。本工作：使帶有滲透性的多孔環氧涂層在GO納米薄膜表面聚合，從而在復合材料內產生強粘合力。
Figure 2. GO薄片尺寸分布。（a）小GO薄片，（b）中等GO薄片大GO片的TEM圖像。（d）用于制造GO的GO薄片的AFM形貌圖膜。（e）基于TEM分析的薄片尺寸分布。通過取Image J軟件測量的每個薄片面積的平方根來估算薄片尺寸。

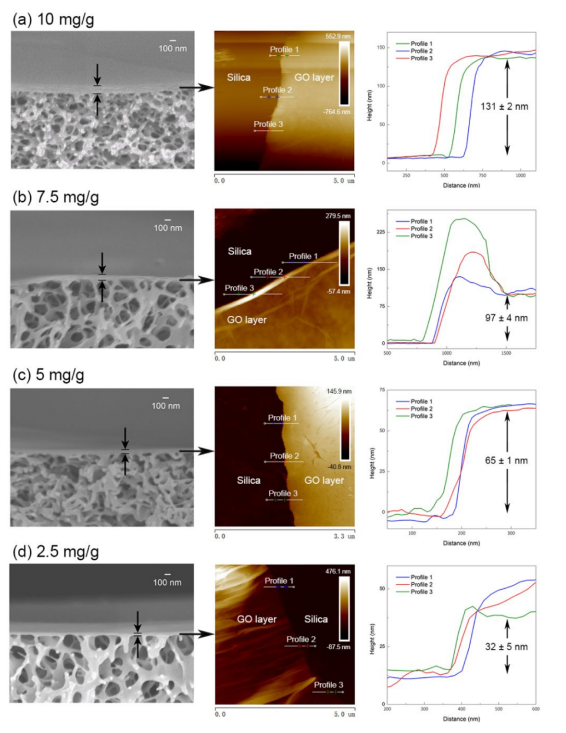

Figure 3. 具有不同GO層厚度的T-FLO-GO膜。SEM截面形貌和AFM膜厚度與鑄造溶液中GO濃度的關系：（a）10 mg/g，（b）7.5 mg/g，（c）5 mg/g和2.5 mg/g。在合成大孔載體層前后，GO層的厚度沒有明顯變化。所有膜都是用包含PIP：APIP摩爾比為9：1的支撐層制備的。

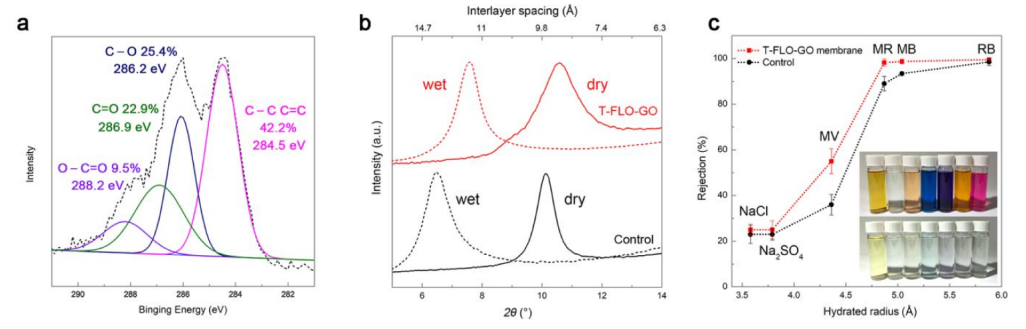

Figure 4. a）T-FLO-GO膜（帶有32 nm厚的選擇性層）上表面的XPS C1s譜。b）X射線衍射顯示（001）峰發生偏移，因為GO膜中的選擇性層在浸入水中后發生膨脹。c）分子篩分能力與溶質水合半徑的關系。

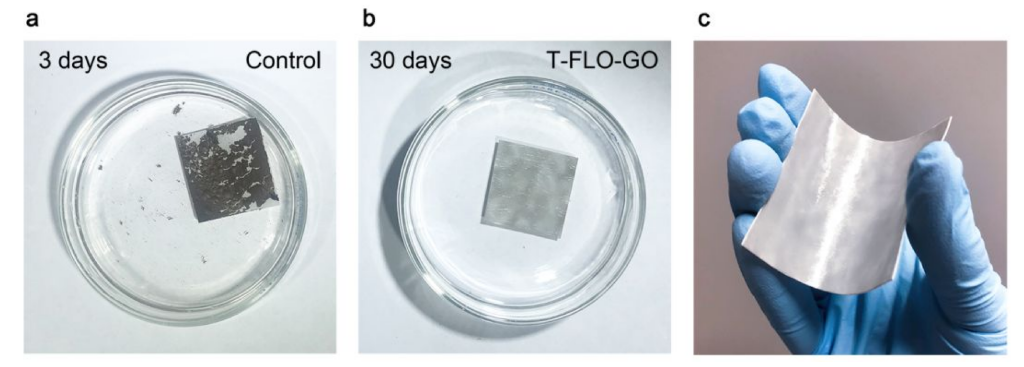

Figure 5. 水中浸泡三天的對照樣品的照片，對照樣品在浸入水中之前已風干。對照在放入水中之前先風干。b）T-FLO-GO膜浸入
水中30天的照片。c）具有32nm厚的GO層和9：1的二胺比環氧涂層的T-FLO-GO膜的照片。

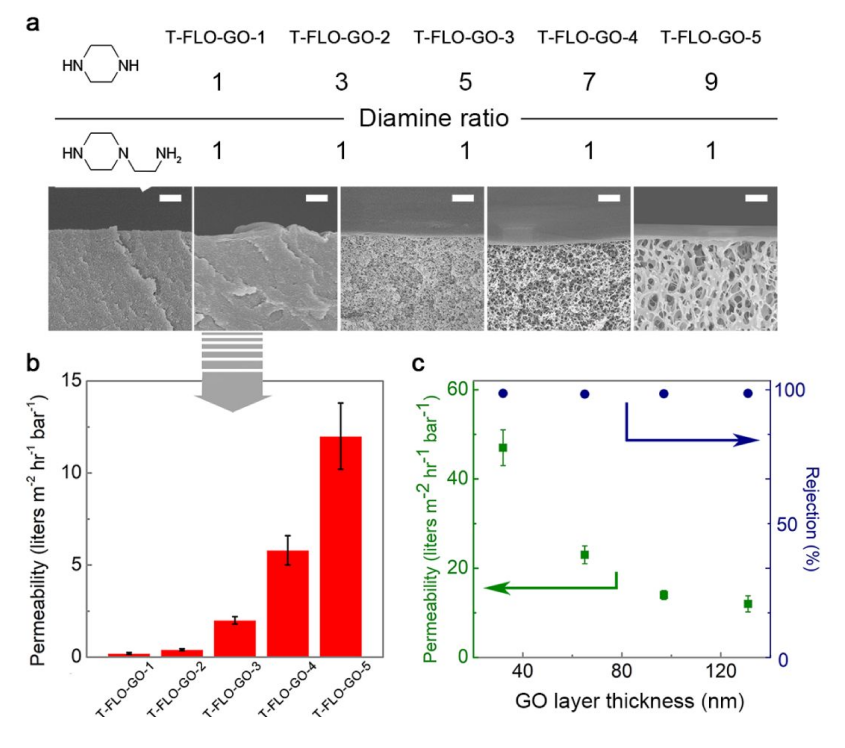

Figure 6. 具有可調復合結構的T-FLO-GO膜的滲透性。a）由一系列具有不同的二胺比率的環氧層制成的膜的橫截面，比例尺1微米。 b）滲透率隨環氧層配方的變化。c）分離性能與GO層厚度的關系（使用的厚度為32、65、97和131 nm）。
本研究于2020年由加州大學洛杉磯分校的 Richard B. Kaner 課題組發表于Nano Letters （https://doi.org/10.1021/acs.nanolett.9b03780）
原文：Nanostructured Graphene Oxide Composite Membranes with Ultra-permeability and Mechanical Robustness
