原位拉曼光譜、旋轉(zhuǎn)圓盤電極（RRDE）、循環(huán)伏安法（CV）和線性掃描伏安法（LSV）技術(shù)用于測定石墨和雜原子摻雜的石墨烯催化劑對氧析出反應(yīng)（OER）的催化活性。主要結(jié)果表明，OER除了與電解質(zhì)介質(zhì)的相互作用外，還受到摻雜劑的性質(zhì)和數(shù)量的強(qiáng)烈影響，這也決定了A
reaD/A
reaG（A
D/A
G）比以及D-和G帶的位置。另外，也研究了在空氣、水和氫氧化鈉存在下，粉末材料和催化劑油墨的拉曼表征。最后，通過新穎的方法估算了分子氧產(chǎn)量的百分比。這項(xiàng)工作并非旨在揭示針對OER的最佳催化劑，而是展示新穎技術(shù)來研究石墨烯基催化劑在OER中的應(yīng)用。

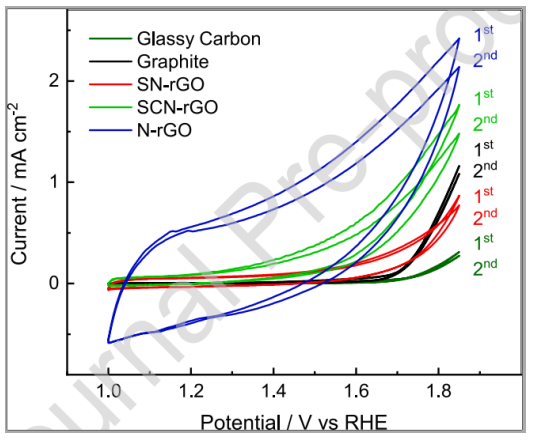

Figure 1. 在10mV/s下，0.1 M NaOH中記錄的所有電催化劑的循環(huán)伏安圖

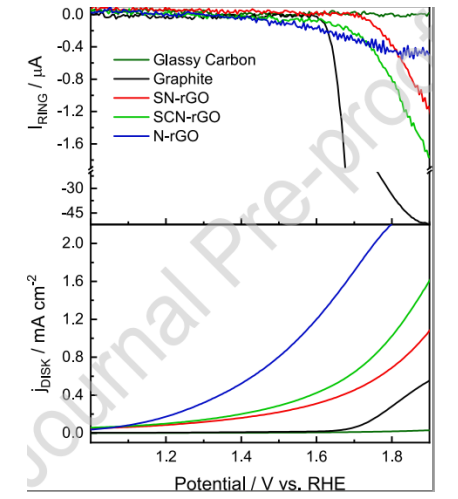

Figure 2. 對于所有電催化劑，在25°C下，0.1 M NaOH中，10mV/s下記錄的穩(wěn)態(tài)極化曲線（下圖）和在Pt環(huán)形電極下，0.4 V處產(chǎn)生的法拉第電流（上圖）。

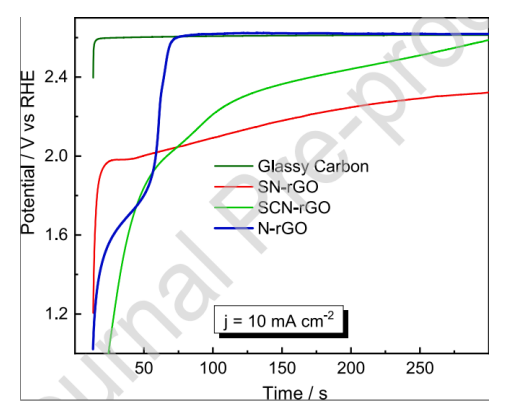

Figure 3. 在25°C下，0.1 M NaOH中，以10 mA/cm
2記錄的電位瞬變

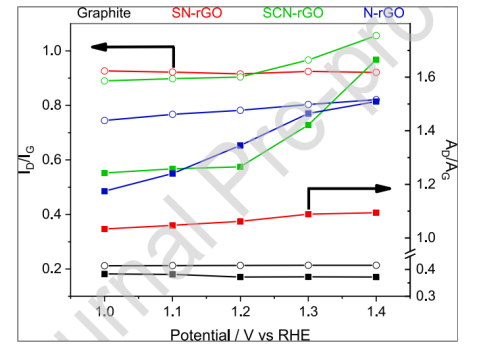

Figure 4. 氧化過程中I
D/I
G（空心圓）和A
D/A
G（空心方形）值的偏移。
相關(guān)研究成果于2020年由拉古納大學(xué)E. Pastor和G. García課題組，發(fā)表在Electrochimica Acta（doi.org/10.1016/j.electacta.2020.135975）上。原文：S- and N-Doped Graphene-based Catalysts for the Oxygen Evolution Reaction。
