以可再生沒食子酸為原料合成了生物基環(huán)氧單體GA-II。所含芳香基團使其能夠通過強的π-π相互作用被吸附到石墨烯表面，這已被拉曼光譜和UV光譜證實。GA-II錨定的石墨烯容易均勻分散在環(huán)氧樹脂中。固化后的石墨烯/環(huán)氧復合材料表現(xiàn)出優(yōu)異的力學性能、優(yōu)異的導熱性能和高導電性。僅添加2 wt% GA-II/石墨烯，復合材料的拉伸強度、拉伸模量、彎曲強度和彎曲模量分別提高了27%、47%、9%和21%。導熱率和電導率也分別提高了12倍（從0.15到1.8 W m
-1 K
-1）和8個數(shù)量級（從7.0×10
-15到3.28×10
-5 s cm
-1）。該研究為我們提供了一種高效環(huán)保的石墨烯分散劑，為制備性能優(yōu)良的環(huán)氧/石墨烯復合材料提供了一種有效的方法。

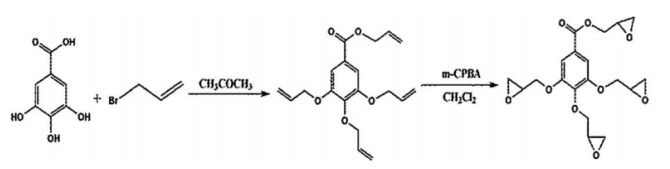

Scheme 1 沒食子酸型環(huán)氧（GA-II）的合成反應路線。

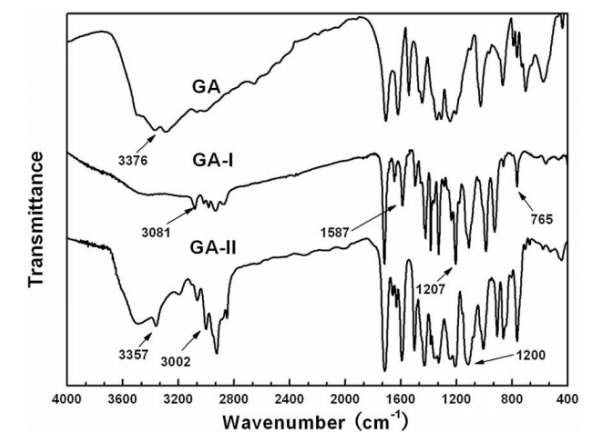

Fig. 1 GA，GA-I，GA-II的FT-IR光譜。

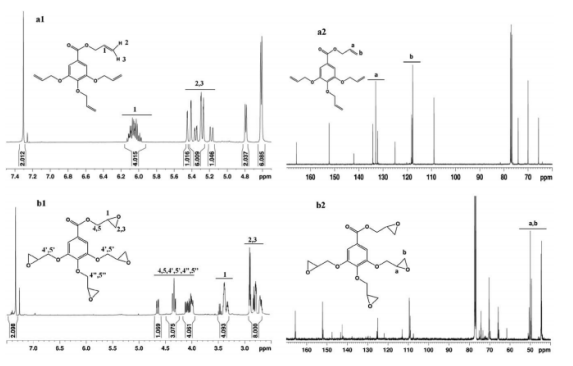

Fig. 2 GA-I（a1），GA-II（b1）的
1 H NMR光譜和GA-I（a1），GA-II（b2）的
13C NMR光譜。

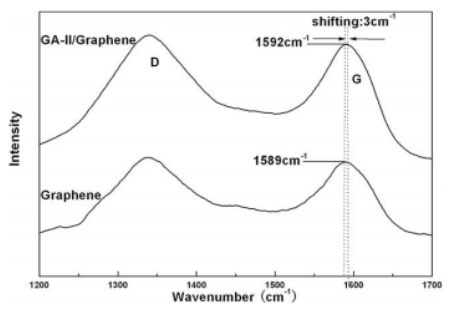

Fig. 3 石墨烯和GA-II /石墨烯懸浮液的拉曼光譜。

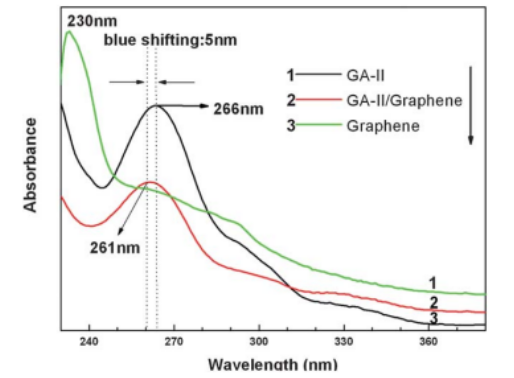

Fig. 4 GA-II，GA-II /石墨烯和石墨烯懸浮液的紫外可見光譜

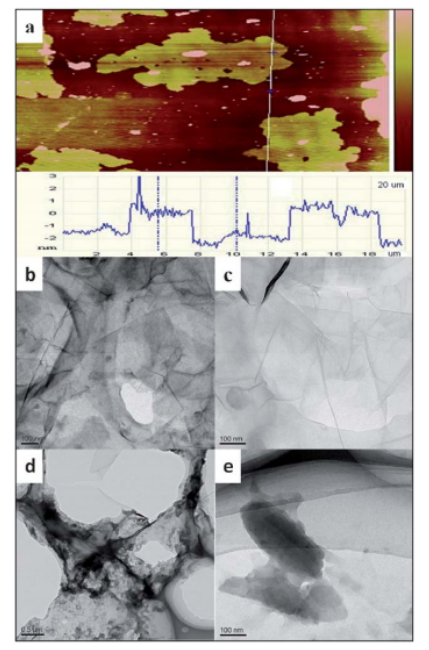

Fig. 5 (a) GA-II/石墨烯的AFM圖像、(b)溶液懸浮液沉積在基底上的原始石墨烯，(c) GA-II/石墨烯的TEM圖，(d,e)分散在環(huán)氧基體中的GA-II/石墨烯的TEM圖。

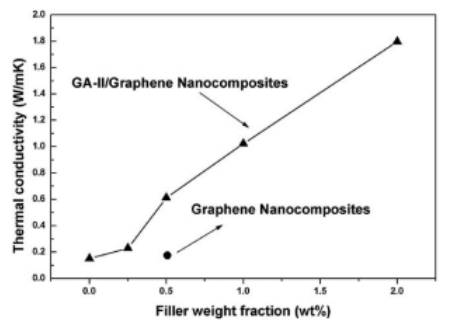

Fig. 6 環(huán)氧/石墨烯復合材料的導熱系數(shù)圖。

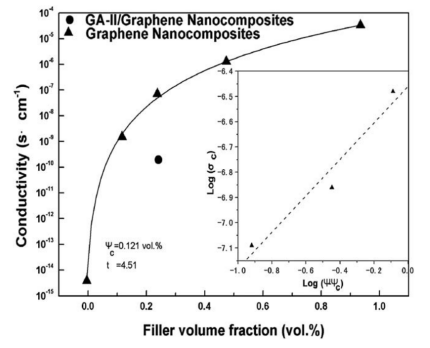

Fig. 7 環(huán)氧/石墨烯復合材料的電導率圖。
相關研究成果于2013年由寧波材料所Jin Zhu課題組，發(fā)表在J. Mater. Chem. A (DOI: 10.1039/c3ta01700a) 上。原文：How a bio-based epoxy monomer enhanced the properties of diglycidyl ether of bisphenol A (DGEBA)/ graphene composites。
.jpg)
