MXene型碳化釩，特別是V2CTx型碳化釩，在從能量存儲(chǔ)、傳感到電子和光學(xué)等諸多領(lǐng)域都有應(yīng)用前景。然而，在過(guò)去的十年中，由于分層的V2CTx在膠體狀態(tài)下的不穩(wěn)定性，有關(guān)V2CTx的研究大多局限于其多層形態(tài)。在本文中，報(bào)道了溫和的合成條件，從而得到高質(zhì)量的V2CTx和離子交換過(guò)程，將MXene在水懸浮液中的保質(zhì)期增加了大約3個(gè)數(shù)量級(jí)，從幾個(gè)小時(shí)到幾個(gè)月。討論了蝕刻和分層機(jī)制，并為研究人員提供了一個(gè)指導(dǎo)方針與MXene組成。解釋了蝕刻劑配方、分層化學(xué)品和后處理對(duì)合成的V2CTx的質(zhì)量、化學(xué)穩(wěn)定性和光電性能的影響。在離子交換和絮凝過(guò)程中，四丁基銨和四甲基銨離子被鋰離子取代。分層后的V2CTx產(chǎn)生的沉淀物不僅可以懸置幾個(gè)月而不降解，還可以重新分散并加工成薄膜。這些MXene薄膜在光學(xué)和電子性能上有明顯的改善。它們?cè)诟稍餇顟B(tài)下的電導(dǎo)率可以超過(guò)1000 S cm-1，這是之前V2CTx無(wú)法達(dá)到的值。在本工作中，V2CTx的貨架壽命和性能的主要改進(jìn)，有望使這種MXene的性能的基礎(chǔ)研究，并大大擴(kuò)大其潛在的應(yīng)用范圍。建議的方法可能適用于其他需要使用季胺進(jìn)行分層的MXenes。
相關(guān)科研成果由美國(guó)德雷塞爾大學(xué)Yury Gogotsi等于2021年發(fā)表在Chemistry of Materials (https://doi.org/10.1021/acs.chemmater.1c03508)上。原文：Guidelines for Synthesis and Processing of Chemically Stable Two- Dimensional V2CTx MXene。

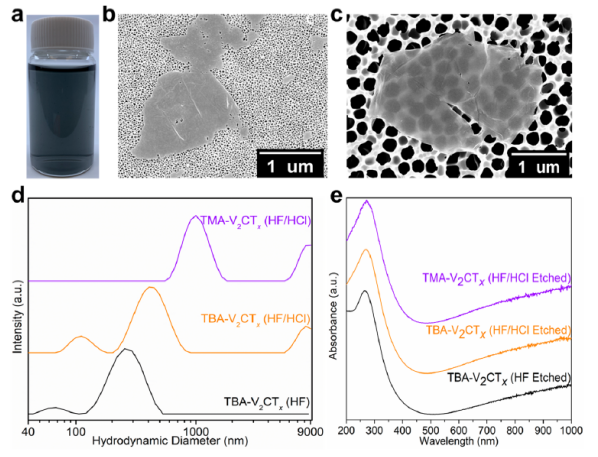

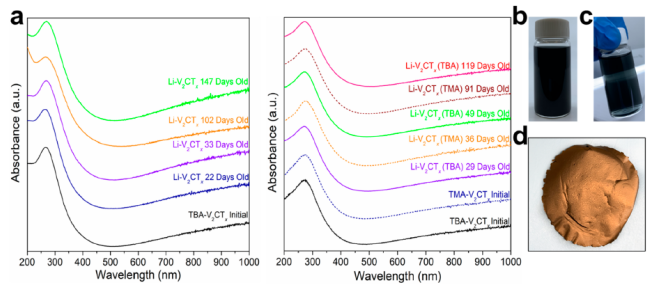

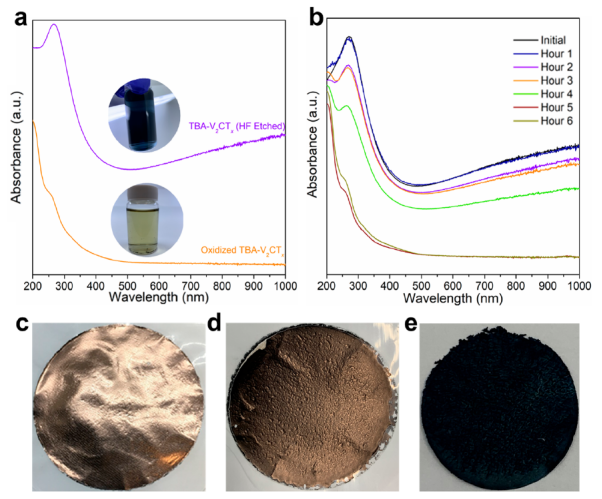

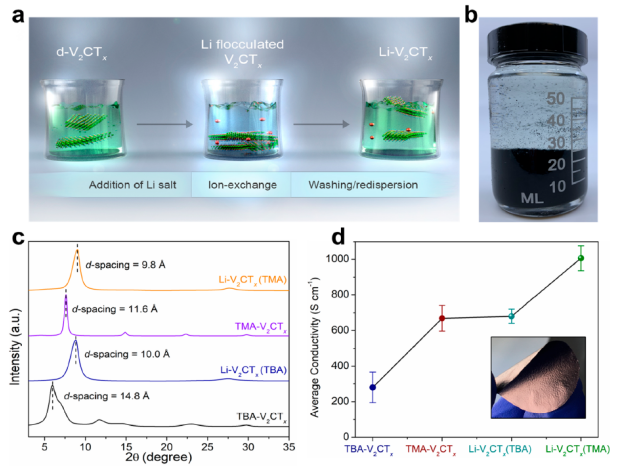

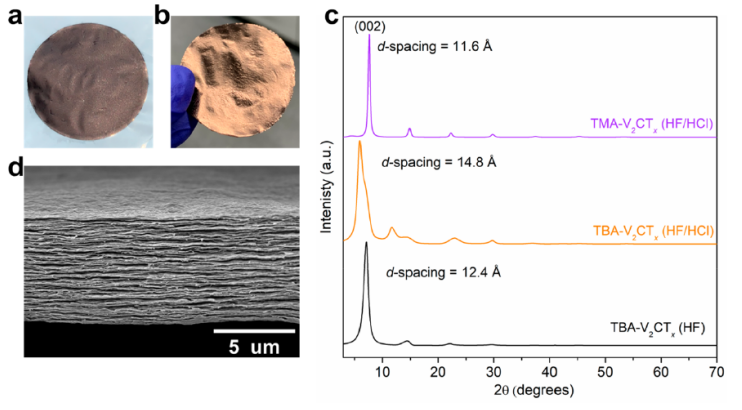

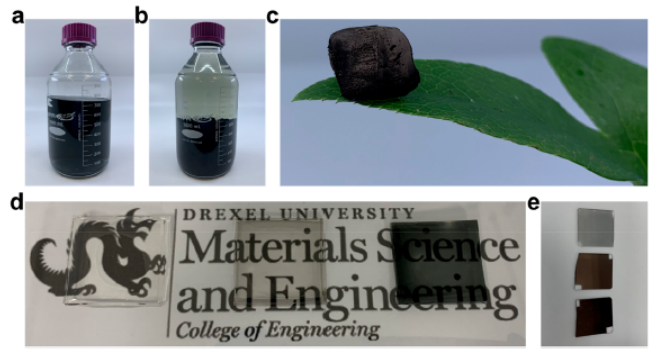

.jpg)
