柔性可穿戴電子設備需微型自供電系統持續供能?，F有鋰電與超級電容器存在儲能局限，而生物燃料電池（BFCs）雖可利用汗液乳酸發電，卻缺乏儲能功能且功率不足。生物超級電容器（BSCs）整合BFCs能量收集與超級電容器儲能特性，成為理想解決方案。然而，傳統生物電極因酶活性位點嵌入過深、催化微環境差等問題制約性能。本研究通過構建MXene基三維層級結構生物陽極，優化酶催化與電子傳輸，實現高效能量收集與存儲。
生物超級電容器（BSCs）結合生物燃料電池與超級電容器優勢，可從汗液中收集并存儲能量，但傳統生物電極因酶活性位點制備復雜、嵌入深度大等問題受限。本研究設計了一種MXene/單壁碳納米管/乳酸氧化酶（LOx）層級結構雙功能生物陽極，兼具高效催化乳酸氧化與雙電層儲能能力?；诖岁枠O，開發了“島嶼-橋梁”結構可穿戴器件，含復合生物陽極、活性炭/鉑陰極、水凝膠基板及液態金屬導體，實現0.48 V開路電壓、0.5 mA cm?²下220.9 μW cm?²的高功率密度，且拉伸/彎曲后仍保持穩定貼合性與輸出性能。該設計為可穿戴自供電平臺提供了創新策略。
圖1. MXene/CNT/LOx生物陽極的合成過程示意圖
將經PDDA修飾的單壁碳納米管（CNT-PDDA）與單層MXene納米片通過靜電作用結合，形成三維層級結構MXene/CNT；隨后將乳酸氧化酶（LOx）和1,4-萘醌（1,4-NQ）進一步引入并嵌入MXene/CNT層間，最終得到MXene/CNT/LOx生物陽極。
圖2. 電極材料的形貌與結構表征
a) MXene電極的透射電子顯微鏡（TEM）圖像；b) MXene電極的截面掃描電子顯微鏡（SEM）圖像；c) MXene/CNT電極的TEM圖像；d) MXene/CNT電極的截面SEM圖像；e) MXene/CNT/LOx生物陽極的高倍SEM圖像；f) MXene/CNT/LOx生物陽極的TEM圖像；g) MXene/CNT/LOx吸附異硫氰酸熒光素（FITC，綠色）后的三維共聚焦激光掃描顯微鏡（CLSM）圖像，虛線圓圈標出不同層結構；h) 經EDC/NHS修飾的MXene/CNT電極的C 1s高分辨X射線光電子能譜（XPS）；i) MXene/CNT/LOx生物陽極的傅里葉變換紅外光譜（FTIR）。

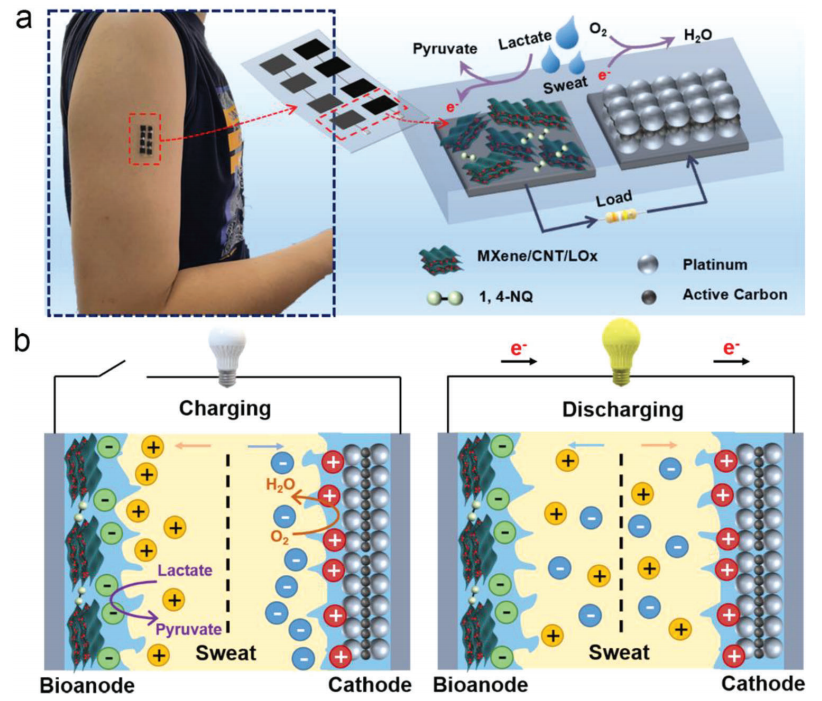

圖3. 可貼附皮膚的BSC裝置設計與工作原理
a) 可貼附皮膚的BSC裝置示意圖。單個BFC單元通過汗液中的乳酸生成能量，并以電容形式存儲；四個單元通過液態金屬導體連接。
b) BSC裝置在充電模式（能量存儲）與放電模式（能量釋放）下的工作機制示意圖。

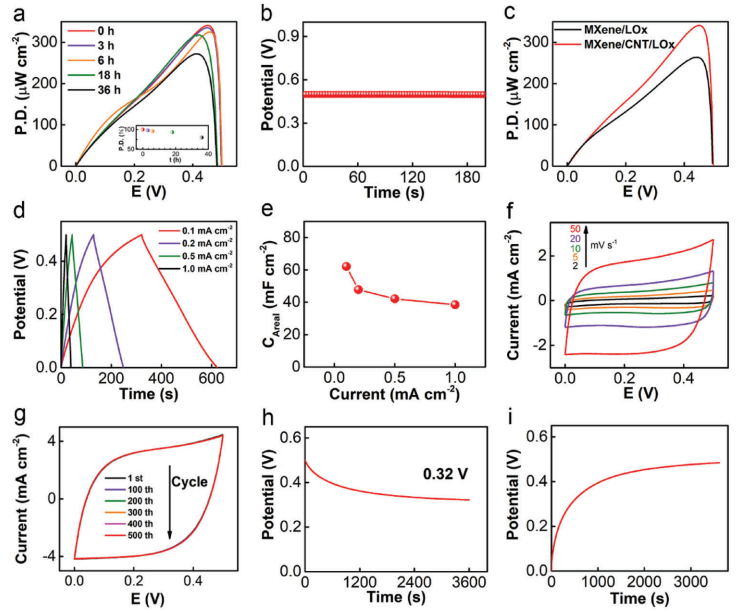

圖4. BSC裝置的電化學性能表征
a) 在0.5 M PBS含15 mM乳酸條件下，不同時間（至36小時）的功率密度-電壓曲線及功率密度保持率（插圖為實物照片）；b) 相同條件下的開路電壓（OCV）曲線；c) 分別以MXene/LOx和MXene/CNT/LOx作為生物陽極時的功率密度-電壓對比曲線；d) 0.5 M PBS中不同電流密度下的恒電流充放電曲線，e) 對應面積電容計算結果；f) 不同掃描速率下的循環伏安（CV）曲線；g) 0.5 M PBS中以100 mV s?¹掃描速率進行500次CV循環的穩定性測試；h) 不含乳酸的0.5 M PBS中，BSC裝置充電至0.5 V后的自放電曲線；i) 含15 mM乳酸時的自充電曲線。

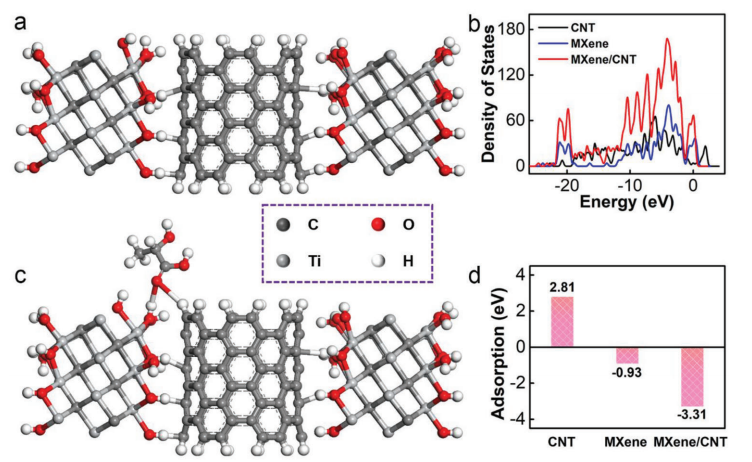

圖5. MXene/CNT復合材料的理論模擬分析
a) MXene/CNT的優化晶體結構；b) CNT、MXene及MXene/CNT的總電子態密度；c) MXene/CNT的優化吸附模型；d) C3H6O3（乳酸）在CNT、MXene及MXene/CNT晶格上的吸附能對比。

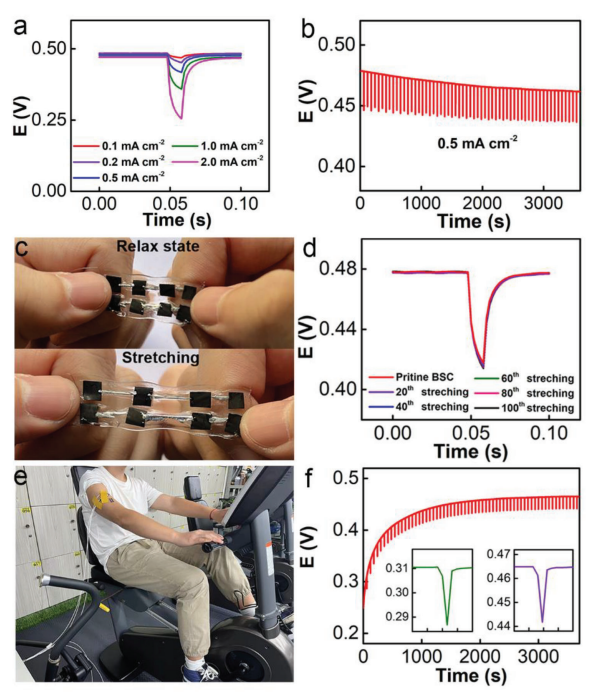

圖6. BSC裝置的脈沖放電性能與機械穩定性驗證
a) 不同電流密度下記錄的BSC裝置脈沖放電曲線；b) 0.5 mA cm?²電流密度下，以60秒靜置間隔進行的1小時脈沖放電-自充電循環曲線；c) BSC裝置在松弛狀態與100%拉伸狀態下的示意圖；d) 經歷100次拉伸循環后的脈沖放電-自充電曲線（測試條件：0.5 M PBS含15 mM乳酸）；e) 志愿者騎行健身車時BSC裝置貼附于手臂的示意圖，f) 實驗室監測健身場景下采集汗液后的輸出電壓（插圖為首周期與末周期的脈沖輸出實物照片）。
本研究成功開發了基于MXene/CNT/LOx雙功能生物陽極的可穿戴生物超級電容器，兼具高能量收集效率（220.9 μW cm?²）與儲能性能（245 F g?¹），并通過“島嶼-橋梁”結構實現機械順應性。該工作為可穿戴自供電系統的電極與器件設計提供了新思路，推動其在健康監測等領域的應用。
